"Thay đổi nhanh trong 5 phút! Khám phá hiệu quả cuối cùng của hệ thống định vị da lộn."

Nguyên tắc hệ thống:

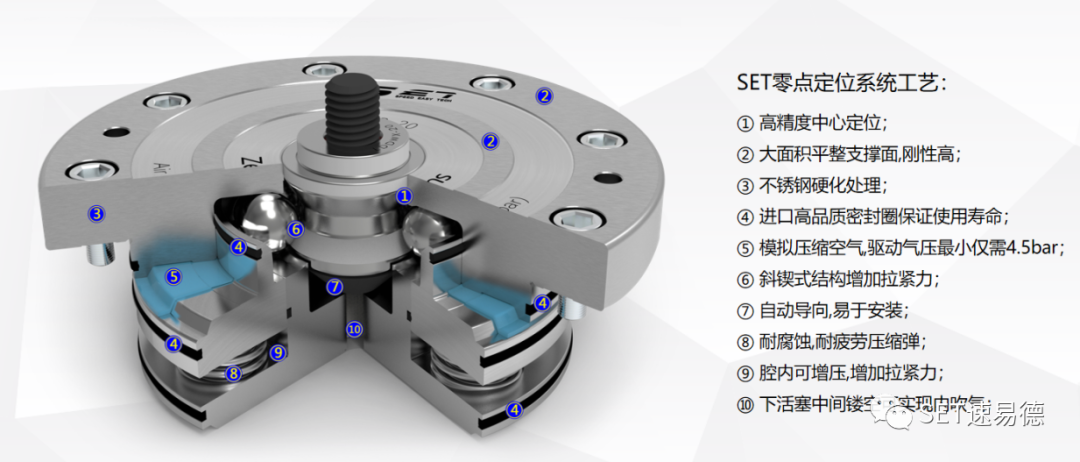

Hệ thống định vị điểm bằng không thuộc về cơ chế khóa, được mở trong quá trình thông gió và bị khóa trong không khí. Khi áp suất thủy lực hoặc áp suất không khí được áp dụng cho hệ thống định vị bằng không, áp suất sẽ nén lò xo bên dưới qua piston và quả bóng thép sẽ lan sang cả hai bên. Việc kẹp phụ thuộc vào lò xo mạnh bên trong và không cần nguồn không khí trong quá trình hoạt động bình thường. Hệ thống thay đổi nhanh bao gồm các loại mô -đun định vị khác nhau, việc sử dụng không giống nhau, cơ thể thay đổi, móng cũng thay đổi, được chia thành người định vị, chân định vị, chân định hướng, chốt khóa, thuộc định vị "một bên hai bên" cổ điển.

Một tính năng khác của hệ thống điểm 0 là chức năng kép của nó: định vị và kẹp được thực hiện đồng thời, với độ chính xác dưới 5 μs. Chốt định vị hình nón ngắn làm cho bề mặt tiếp xúc đóng hoàn toàn và có chức năng tự khóa. Kẹp định vị cho phép một độ lệch hướng tâm nhất định và độ lệch góc, có những ưu điểm nhất định để tải và dỡ hàng thủ công.

Các đặc điểm của hệ thống định vị bằng không
Cơ chế kẹp tự khóa

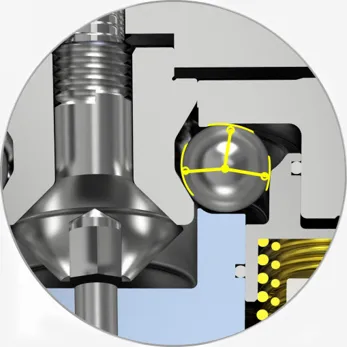

Phương pháp kẹp bóng ba mặt không cần kết nối nguồn không khí khi sử dụng và cấu trúc nêm lò xo cơ học được kẹp và nguồn không khí chỉ được yêu cầu khi mở khóa.

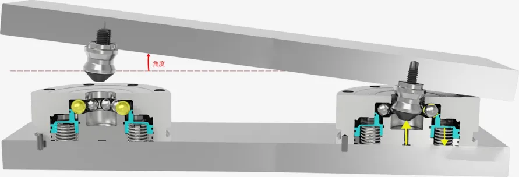

Góc tải nghiêng cao hơn
Vật cố được thay thế, vì nó không thể hoàn toàn nằm ngang, khi các yêu cầu về độ nghiêng của khay tương đối cao, trình định vị này có thể giải quyết vấn đề này, công cụ định vị này so với các thương hiệu khác trên thị trường, góc nghiêng là 1,2 độ Giảm độ khó của hoạt động và nguy cơ thiệt hại cho người định vị bằng không. Hơn nữa, mỗi khay được nhúng với tay áo hướng dẫn định vị dày, cần có khả năng chống va đập nhất định, cho phép khoảng cách lập dị của móng là ± 5 mm, cải thiện hiệu quả kẹp. Thời gian nâng của pallet từ bên ngoài máy đến khay bàn được giảm xuống còn 5 phút nhanh nhất (bao gồm cả tháo rời và ràng buộc và chạy).

Thích hợp để kiểm tra và làm sạch tự động

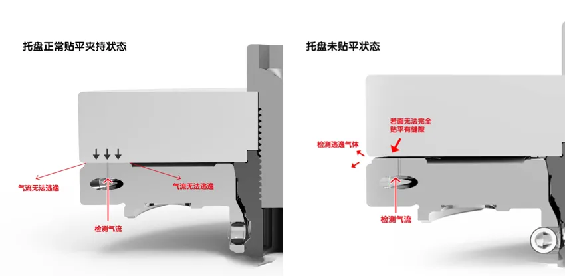

Để đảm bảo tính ổn định của khay và đáp ứng các yêu cầu định vị, người định vị bằng không nên thêm thiết bị phát hiện kẹp, mục đích của thiết bị này là để đảm bảo rằng định vị bằng không có thể tiếp xúc hoàn toàn với bề mặt định vị của khay và sẽ không có vết cắt sắt hoặc các mảnh vụn khác ở giữa. Nguyên tắc làm việc của nó được hiển thị trong Hình (1). Không khí phát hiện sẽ giải phóng (0,2MPa) áp suất không khí bên ngoài lỗ. Đặt giá trị xếp hạng của cảm biến dòng chảy. Khi khay không phẳng với người định vị, như trong Hình 2, khí thoát được phát hiện sẽ thoát ra ngoài dọc theo khoảng cách và cảm biến dòng chảy sẽ xác định sự khác biệt về dòng chảy, để nhận ra phát hiện kẹp. Lỗ phát hiện cũng sẽ phun áp suất làm sạch 0,6MPa ra ngoài để đảm bảo làm sạch stoma. Nhiều người định vị có thể được phát hiện đồng thời, do đó giảm chi phí; 2. Một khi có giá trị dòng rò rỉ ở nhiều người định vị, nó sẽ không phù hợp với giá trị dòng chảy đặt trước, vì vậy nó an toàn hơn; 3. Phương pháp phát hiện trực tiếp hơn, khay không được tải và có thể phát hiện clip trống định vị.

Trường hợp ứng dụng

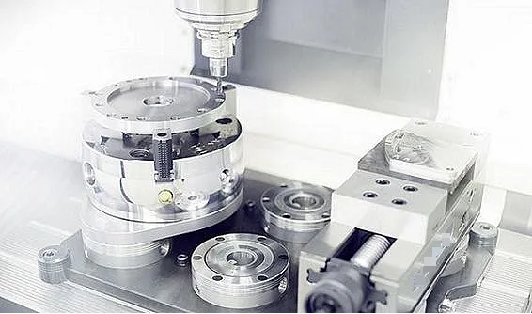

Hệ thống mô -đun có các mô -đun tiêu chuẩn chuyên nghiệp để kẹp trực tiếp phôi cũng như các bộ phận vi mô và nhỏ, cho phép lắp đặt, định vị và kẹp các thiết bị kẹp riêng lẻ, khay phôi hoặc phôi được trang bị các chân định vị trong máy trong một thời gian ngắn để thực hiện hoạt động thực tế.

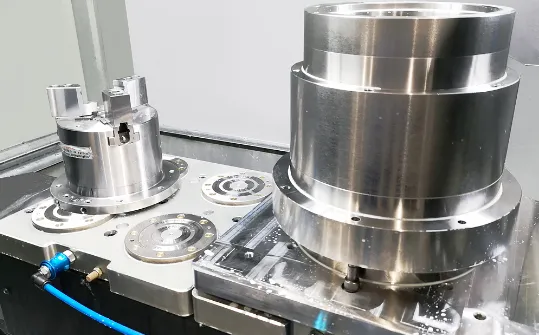

Khay thay đổi nhanh chóng thiết lập thiết bị kẹp khác nhau

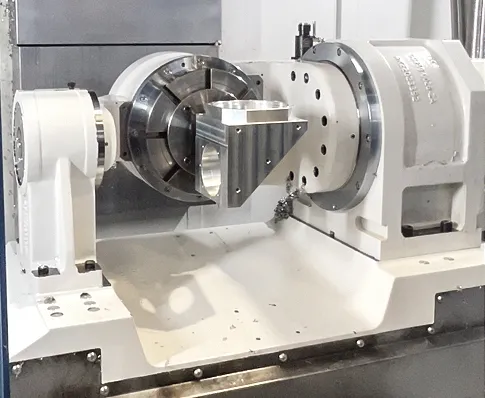

Cây cầu xoay được trang bị hệ thống định vị Zero có thể thay thế khay kẹp hoặc phôi riêng lẻ khi cần thiết.

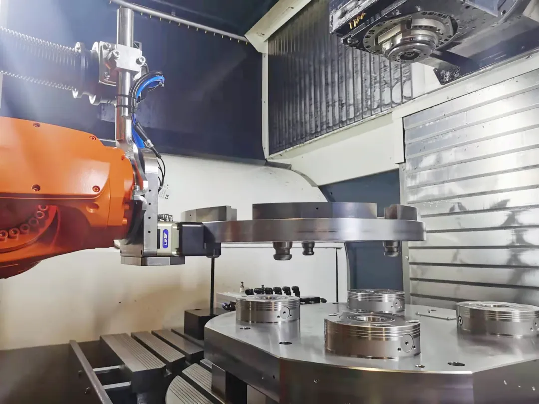

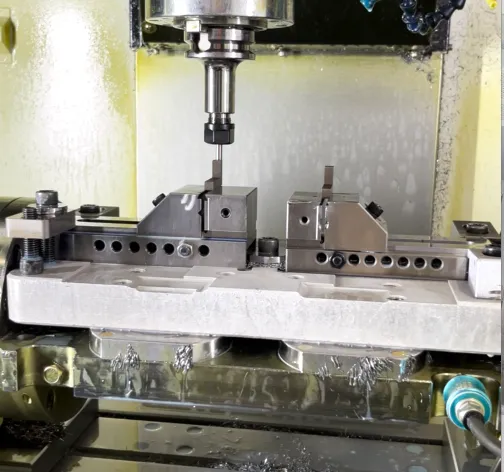

Hệ thống định vị điểm bằng không được sử dụng để đạt được sự ổn định gia công trong việc cho ăn máy tự động.

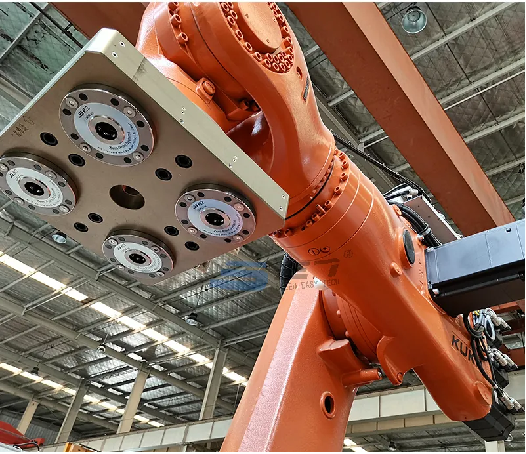

Trong các ứng dụng lắp ráp, khay định vị Zero được sử dụng làm hệ thống sóng mang và chân định vị thon ngăn khay không bị kẹt trong quá trình thay thế.

Trong môi trường xử lý đặc biệt, phôi có thể được kẹp trực tiếp bằng cách đặt lỗ xử lý hoặc kết nối với phôi thông qua khay và năm mặt có thể được xử lý cùng một lúc, loại bỏ các quy trình truyền thống phức tạp.

Chúng tôi có một danh mục toàn diện về các sản phẩm cố định và công nghệ R & D chuyên nghiệp, với nhiều năm kinh nghiệm tích lũy, canh tác sâu sắc ngành trong nhiều thập kỷ, có thể cung cấp để đáp ứng nhiều nhu cầu về các giải pháp công nghệ tự động hóa, giúp các nhà sản xuất thiết bị công nghiệp tự động hóa giảm chi phí và tăng hiệu quả, tăng cường khả năng cạnh tranh cốt lõi của doanh nghiệp. Điều quan trọng là các giải pháp hệ thống định vị không
