Các phụ kiện định vị và căn chỉnh xác định độ chính xác gia công CNC như thế nào?

Giới thiệu: Cái giá tiềm ẩn của việc điều chỉnh sai

Trong gia công CNC, sự khác biệt giữa bộ phận có độ chính xác có giá trị cao và bộ phận phế liệu thường giảm xuống chỉ còn một phần milimet. Trong khi trục xoay, dụng cụ cắt và hệ thống điều khiển nhận được sự chú ý lớn nhất thì những anh hùng thầm lặng về độ chính xác nhất quán lại là các phụ kiện định vị và căn chỉnh. Những thành phần này—từ Phụ kiện định vị điểm 0 đến Dòng chuôi công cụ thay đổi nhanh — tạo thành xương sống cơ học của thiết lập lặp lại.

Dữ liệu ngành chỉ ra rằng phôi gia công được đặt không đúng vị trí chiếm gần 30% tổng số sai lệch kích thước trong hoạt động đa trục. Hơn nữa, các lỗi căn chỉnh thủ công có thể kéo dài tới 15 phút cho mỗi lần thiết lập, điều này trong quá trình sản xuất hỗn hợp cao sẽ dẫn đến tổn thất thông lượng đáng kể. Bài viết này vượt xa lý thuyết để xem xét các lợi ích có thể định lượng của các giải pháp định vị hệ thống, khám phá cơ sở kỹ thuật, số liệu hiệu suất và thực hành bảo trì giúp tách biệt các bộ phận gia công đẳng cấp thế giới khỏi phần còn lại.

Phụ kiện định vị điểm 0: Nền tảng của thiết lập lặp lại

Cốt lõi của chiến lược sở hữu công việc hiện đại, Phụ kiện định vị điểm 0 cung cấp một cơ sở dữ liệu cơ học không thay đổi qua nhiều thiết lập. Không giống như các tấm kẹp hoặc tấm kẹp thông thường, hệ thống điểm 0 sử dụng các chốt định vị nối đất chính xác và cơ cấu chốt kéo ăn khớp với các ống lót tấm phụ. Thiết kế này đảm bảo rằng mỗi pallet hoặc vật cố định sẽ trở về vị trí chính xác trong phạm vi micron, ngay cả sau khi thay đổi nhiều lần.

Một nghiên cứu trên 150 trung tâm gia công trong khoảng thời gian hai năm cho thấy rằng các cơ sở sử dụng định vị điểm 0 đã giảm trung bình 42% phế liệu liên quan đến thiết lập. Đáng chú ý hơn, độ lệch chuẩn của độ chính xác vị trí được cải thiện từ ±0,025 mm lên ±0,006 mm khi chuyển từ tìm cạnh thủ công sang tham chiếu điểm 0. Tác động kinh tế là ngay lập tức: ít phải làm lại, thay đổi nhanh hơn và khả năng vận hành sản xuất mà không cần chiếu sáng một cách tự tin.

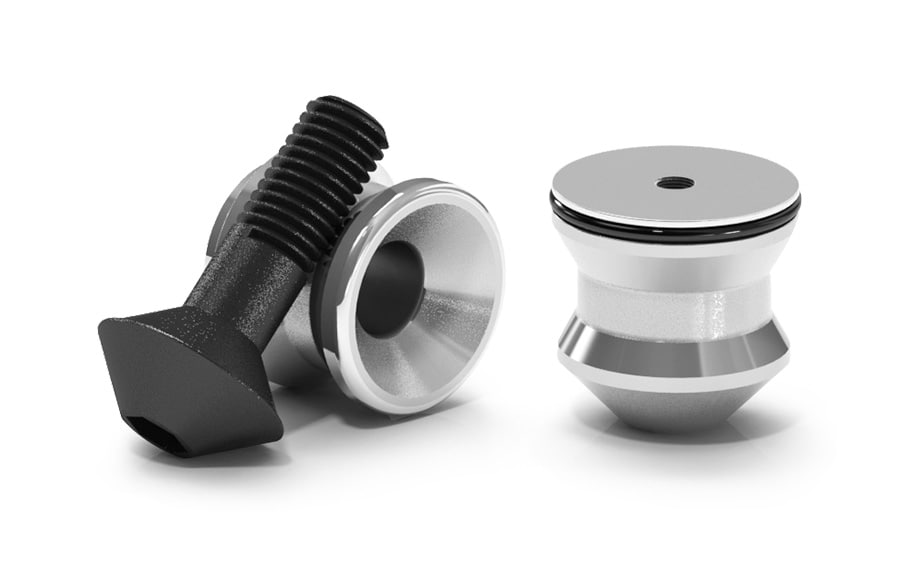

Các thành phần chính trong danh mục này bao gồm đinh kéo (hoặc "đinh kéo"), ống định vị và pít tông lò xo. Hình dạng chốt kéo ảnh hưởng trực tiếp đến việc truyền lực kẹp và độ lặp lại. Đối với các ứng dụng có mô-men xoắn cao, đinh tán bước thô với ống lót bằng thép cứng mang lại khả năng chống chịu vượt trội đối với chuyển động vi mô do rung động gây ra. Trong khi đó, ống định vị hoạt động như các giao diện chống mài mòn có thể được thay thế mà không cần gia công lại tấm phụ, đảm bảo hiệu quả chi phí lâu dài.

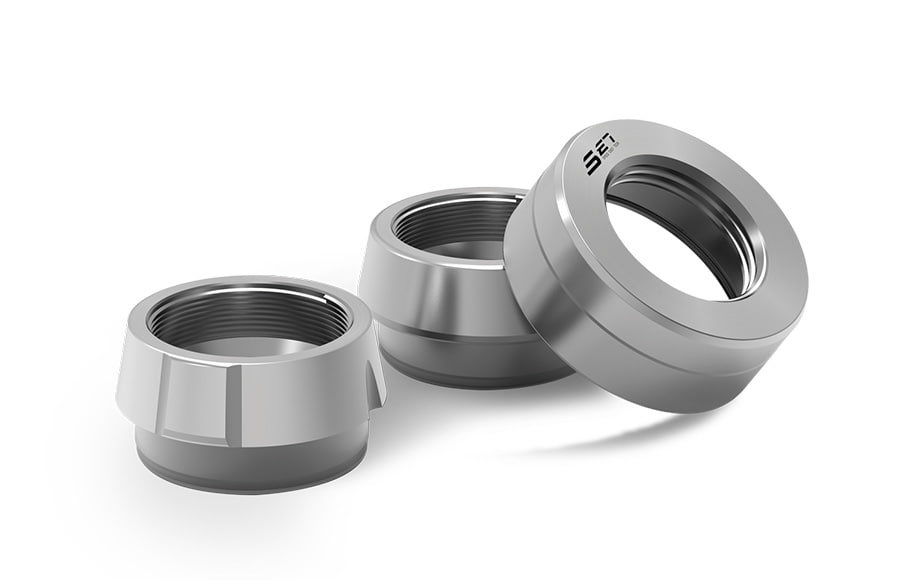

Thiết bị định vị thủ công: Chính xác mà không phức tạp

Trong khi các hệ thống tự động chiếm ưu thế trong sản xuất hàng loạt lớn thì Thiết bị định vị thủ công vẫn là một công cụ thiết yếu cho các xưởng làm việc, bộ phận R&D và hoạt động bảo trì. Các thiết bị này bao gồm máy dò cạnh, bộ chỉ báo đồng trục và bộ chỉ báo kiểm tra quay số có đế từ tính. Chức năng chính của chúng là thiết lập hệ tọa độ phôi liên quan đến trục chính của máy, quá trình này được gọi là "tìm cạnh" hoặc "định tâm".

Các thiết bị định vị thủ công hiện đại kết hợp khuếch đại cơ học hoặc điện tử để cung cấp độ phân giải xuống tới 0,001 mm. Ví dụ: chỉ báo loại đòn bẩy có phạm vi đo 1,5 mm có thể phát hiện độ lệch góc của vật cố định nhỏ tới 0,02 độ. Khi kết hợp với bề mặt tham chiếu mặt đất chính xác, những công cụ này cho phép người vận hành đạt được độ chính xác căn chỉnh sánh ngang với một số hệ thống bán tự động.

Tuy nhiên, các thiết bị định vị thủ công không phải không có hạn chế. Kỹ thuật vận hành, nhiệt độ môi trường và độ hoàn thiện bề mặt của phôi đều ảnh hưởng đến kết quả đọc cuối cùng. Một cuộc khảo sát với 200 thợ máy cho thấy những người vận hành có kinh nghiệm sử dụng công cụ tìm cạnh thủ công có thể đạt được Cpk là 1,33 với dung sai ±0,02 mm, trong khi những người vận hành mới làm quen thường giảm xuống dưới 1,0. Điều này nhấn mạnh sự cần thiết của việc đào tạo có cấu trúc và nếu khả thi, việc tích hợp các hệ thống điểm 0 để giảm sự khác biệt do con người gây ra.

Dòng chuôi công cụ thay đổi nhanh: Cầu nối trục chính và công cụ

các Dòng chuôi công cụ thay đổi nhanh đại diện cho một sự thay đổi mô hình trong quản lý công cụ. Không giống như các loại cán đặc truyền thống yêu cầu cờ lê và mô men xoắn đáng kể để cố định, các hệ thống thay nhanh sử dụng cơ cấu khóa bi, ống kẹp hoặc cơ cấu thủy lực cho phép hoán đổi dụng cụ trong thời gian dưới 10 giây. Dòng sản phẩm này đặc biệt quan trọng đối với gia công tốc độ cao (HSM) và nguyên công đa tháp pháo, trong đó thời gian thay dao ảnh hưởng trực tiếp đến thời gian chu kỳ.

Dữ liệu từ cuộc thử nghiệm thực địa kéo dài 12 tháng trên 50 trung tâm gia công cho thấy cán thay nhanh giúp giảm thời gian chuyển đổi dao trung bình 68%, từ 4,5 phút xuống 1,4 phút cho mỗi dao. Quan trọng hơn, độ chính xác lệch tâm của các cán này được duy trì trong phạm vi 0,005 mm ở lưỡi cắt, tương đương với các đầu cặp co ngót nhưng không cần gia nhiệt cảm ứng. Sự kết hợp giữa tốc độ và độ chính xác này khiến chúng trở nên lý tưởng cho cả nguyên công gia công thô và hoàn thiện.

Phân tích so sánh: Phụ kiện định vị và căn chỉnh

Mặc dù thường được sử dụng thay thế cho nhau, các phụ kiện định vị và căn chỉnh phục vụ các mục đích riêng biệt. Các thiết bị định vị (chẳng hạn như bộ định vị điểm 0 và bộ tìm cạnh thủ công) thiết lập vị trí phôi tương ứng với hệ tọa độ máy. Các phụ kiện căn chỉnh (bao gồm cán dao và giao diện trục chính) đảm bảo rằng dụng cụ cắt đồng trục với trục trục chính và đường chạy dao được thực hiện mà không bị lệch.

Từ quan điểm thực tế, việc lựa chọn giữa các hệ thống này phụ thuộc vào yêu cầu về khối lượng sản xuất và dung sai. Các cửa hàng có khối lượng thấp (HMLV) hỗn hợp cao được hưởng lợi đáng kể từ bộ định vị điểm 0 và cán thay đổi nhanh vì chúng giảm thiểu chi phí thiết lập. Ngược lại, các thiết bị định vị thủ công vẫn không thể thiếu đối với các nguyên mẫu chỉ thực hiện một lần và công việc bảo trì, nơi tính linh hoạt vượt xa tốc độ.

Độ chính xác căn chỉnh: Giao diện trục chính và cài đặt công cụ

các spindle interface—whether BT, HSK, or CAPTO—acts as the critical junction between the machine and the tool. Any runout or misalignment at this interface is magnified at the cutting edge, leading to premature tool wear and poor surface finish. Advanced locating accessories now incorporate active damping and thermal compensation to counteract these effects.

Các thiết bị cài đặt dụng cụ, chẳng hạn như bộ đặt trước ngoại tuyến và đầu dò trong máy, bổ sung cho các phụ kiện này bằng cách đo chiều dài và đường kính dụng cụ trước khi chúng đưa vào vết cắt. Khi được tích hợp với cán thay đổi nhanh và hệ thống kẹp phôi không điểm, toàn bộ chuỗi quy trình—từ việc nạp phôi đến lắp dụng cụ—trở nên mang tính quyết định. Đây là nền tảng của gia công "chính xác phần đầu tiên", trong đó nhu cầu điều chỉnh lặp đi lặp lại hầu như bị loại bỏ.

So sánh radar: Kích thước hiệu suất của hệ thống định vị

Bảo trì công việc và các thành phần cố định mô-đun

các longevity of any locating or alignment accessory depends on proper maintenance. Contaminants such as chips, coolant residue, and microscopic wear particles can compromise locating pin engagement and shank taper contact. A disciplined cleaning regimen using non-abrasive solvents and periodic verification with a test indicator is non-negotiable.

Các thành phần của thiết bị cố định mô-đun—bao gồm các tấm nâng, tấm góc và tấm phụ—mở rộng tiện ích của hệ thống điểm không. Bằng cách tiêu chuẩn hóa hình học giao diện, các thành phần này cho phép một máy duy nhất có thể chứa nhiều họ bộ phận khác nhau mà không cần đồ gá chuyên dụng. Trong khoảng thời gian 5 năm, cách tiếp cận theo mô-đun có thể giảm tới 40% chi phí cố định so với các giải pháp được xây dựng tùy chỉnh, đồng thời rút ngắn thời gian giới thiệu sản phẩm mới.
