Hệ thống kẹp điểm 0 hình bát giác côn cho máy tiện CNC gia công linh hoạt

Sản xuất hỗn hợp hàng loạt nhỏ và hỗn hợp cao đã trở thành phương thức vận hành chủ đạo trong các ngành công nghiệp gia công hiện đại. Máy tiện ngang CNC và trung tâm máy tiện quay thường gặp phải những hạn chế về quy trình làm việc điển hình, bao gồm thay đổi vật cố định tẻ nhạt, căn chỉnh thủ công tốn thời gian, độ chính xác kẹp không ổn định, tham chiếu điểm chuẩn không nhất quán trong các quy trình làm việc và khả năng tương thích thấp với dây chuyền sản xuất tự động.

Các giải pháp kẹp mâm cặp truyền thống cần từ 20 đến 40 phút cho một lần thay thế vật cố định, dẫn đến hiệu suất chạy máy không đủ. Các phôi có thành mỏng và chính xác thường bị biến dạng kẹp và độ đồng nhất về kích thước kém, hạn chế quá trình sản xuất hàng loạt tự động ổn định và gia công không cần giám sát.

Để giải quyết những tắc nghẽn công nghiệp phổ biến này, SET đã độc lập phát triển một hệ thống kẹp điểm 0 hình côn hình bát giác chuyên dụng để gia công trên máy tiện ngang. Với tính năng định vị ràng buộc hình bát giác hai mặt, giao diện mô-đun phổ quát, chức năng phát hiện thông minh và làm sạch tự động, cũng như cấu trúc chịu tải nặng có độ bền cao, hệ thống cung cấp các giải pháp giữ công việc linh hoạt được tiêu chuẩn hóa, có độ chính xác cao và thay đổi nhanh chóng. Nó phục vụ như một sự thay thế đáng tin cậy trong nước cho các thiết bị cố định cao cấp nhập khẩu, áp dụng rộng rãi cho ô tô, hàng không vũ trụ, máy móc chính xác và các tình huống gia công tiêu chuẩn cao khác.

Các thiết bị cố định phân chia thủ công, thủy lực và khí nén thông thường thiếu các tiêu chuẩn chuẩn thống nhất và cấu trúc thay đổi nhanh, dẫn đến khả năng thích ứng yếu cho sản xuất hỗn hợp linh hoạt. Năm thách thức xử lý điển hình được tóm tắt như sau:

Hiệu suất chuyển đổi thấp và sử dụng máy không đủ

Việc thay thế thiết bị cố định truyền thống bao gồm việc tháo rời nhiều lần, căn chỉnh chỉ báo quay số thủ công và đặt lại công cụ. Mỗi quá trình chuyển đổi mất từ 20 đến 40 phút, chiếm thời gian cắt hiệu quả trong quá trình chuyển đổi mô hình thường xuyên. Hầu hết các xưởng gia công đều duy trì tỷ lệ sử dụng máy dưới 60% ở chế độ kẹp thông thường.

Sự phụ thuộc thủ công cao và độ chính xác hàng loạt không ổn định

Chất lượng kẹp và định vị phụ thuộc rất nhiều vào việc hiệu chỉnh thủ công, điều này chắc chắn sẽ gây ra lỗi do con người. Các bộ phận trục có thành mỏng và các bộ phận đĩa chính xác dễ bị biến dạng khi kẹp, dẫn đến kích thước lô bị phân tán và tỷ lệ lỗi tương đối cao.

Độ lệch tham chiếu và lỗi tích lũy trong các quy trình

Phôi cần được kẹp và định vị nhiều lần trong quá trình vận chuyển nhiều trạm. Độ lệch chuẩn liên tục gây ra lỗi xử lý chồng chất, không đáp ứng yêu cầu về độ chính xác cho gia công liên tục có độ chính xác cao.

Giao diện không phổ quát hạn chế nâng cấp tự động

Các thiết bị cố định truyền thống sử dụng cấu trúc lắp ghép không tiêu chuẩn mà không tích hợp chức năng làm sạch và phát hiện chỗ ngồi, gây khó khăn cho việc kết hợp các hệ thống bốc dỡ bằng rô-bốt và cản trở việc thực hiện sản xuất thông minh không giám sát.

Độ cứng kẹp không đủ để gia công tải nặng

Các thiết bị cố định thông thường có cấu trúc ràng buộc đơn giản với khả năng chống cắt hạn chế. Phôi dễ bị rung và dịch chuyển nhẹ trong quá trình loại bỏ phôi nặng, làm giảm độ ổn định gia công tổng thể.

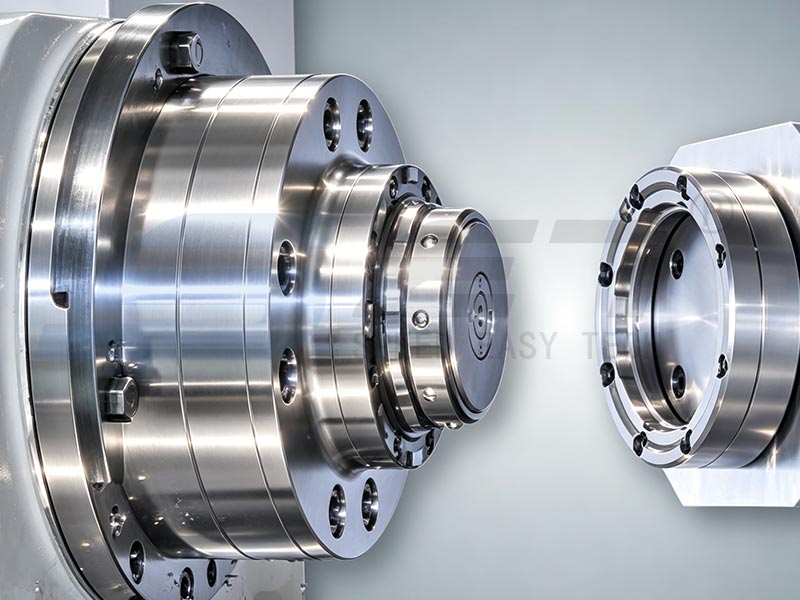

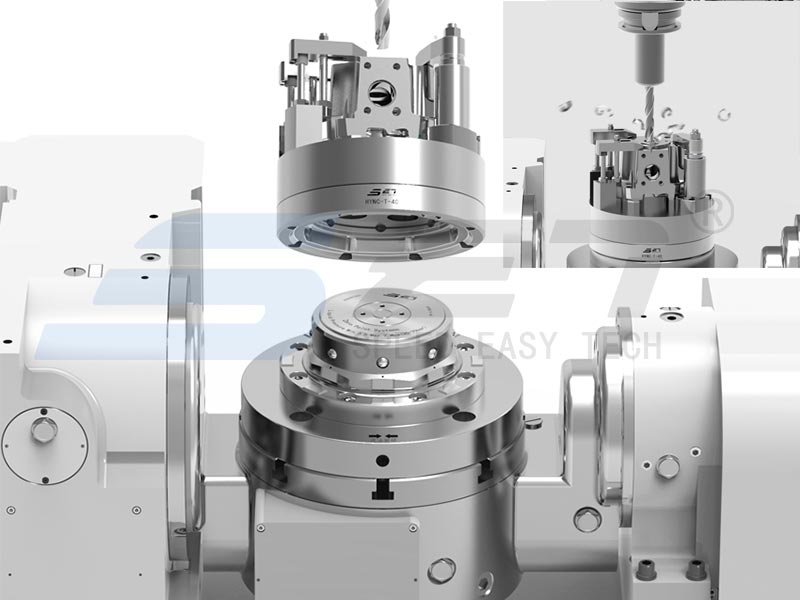

Được tùy chỉnh cho các mâm cặp máy tiện nằm ngang 8–10 inch, hệ thống kẹp điểm 0 hình bát giác SET bao gồm một bộ truyền động kẹp đầu trục chính và một ống nhận đầu cố định, tương thích với các bộ cố định mâm cặp tiêu chuẩn thủy lực, thủ công và khí nén.

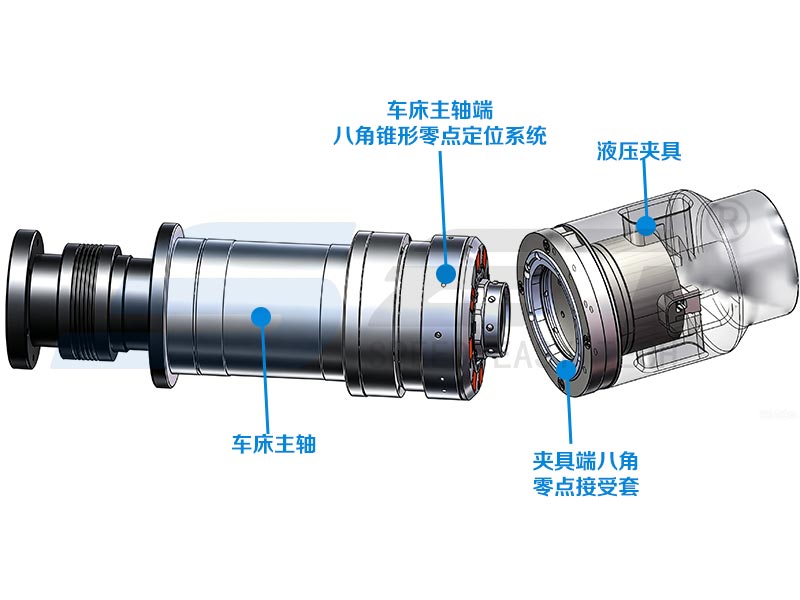

Bộ truyền động kẹp được cố định trên trục chính của máy, trong khi ống nhận được tích hợp trên mặt cuối của vật cố định. Được dẫn động bởi thanh kéo trục máy tiện, hệ thống thực hiện việc mở, đóng đồ gá và kẹp chính xác tự động mà không cần điều chỉnh thủ công, hỗ trợ trao đổi nhanh chóng các loại đồ gá khác nhau.

Bộ phận cốt lõi sử dụng cấu trúc ràng buộc hai mặt côn hình bát giác tự định tâm. Thiết kế hạn chế lắp nhiều bề mặt giúp cải thiện khả năng chống cắt và tăng cường đáng kể độ cứng định vị và độ ổn định vận hành. Bằng cách tối ưu hóa đường kính chốt kéo và cấu trúc truyền lực piston, các bi thép khóa bên trong tạo ra lực kẹp đồng đều và ổn định để đảm bảo hiệu suất định vị cứng nhắc và có độ chính xác cao.

Được trang bị các chốt kéo có lỗ xuyên lỗ, hệ thống hỗ trợ lắp đặt các phôi dài và siêu cao được gắn bên trong mâm cặp. Nó giải quyết hiệu quả các vấn đề kẹp không ổn định đối với các bộ phận có hình dạng đặc biệt và thích ứng với nhu cầu gia công có hành trình lớn và độ cứng cao.

Kết hợp các hạn chế kép tự định tâm hình bát giác và khóa bi thép đa điểm, hệ thống mang lại độ chính xác định vị lặp lại ổn định trong phạm vi 0,005mm, loại bỏ các lỗi căn chỉnh thủ công và độ lệch tích lũy do các quy trình kẹp lặp đi lặp lại.

Cấu trúc ràng buộc hai mặt mang lại khả năng chống cắt mạnh mẽ, duy trì trạng thái kẹp ổn định mà không bị rung hoặc dịch chuyển trong quá trình cắt nặng. Nó hoàn toàn thích ứng với các tình huống xử lý có độ chính xác cao và tải trọng cao, bao gồm các bộ phận thành mỏng trong ngành hàng không vũ trụ, các bộ phận trục chính xác và vật rèn nặng.

Giao diện đồ gá phổ quát thống nhất tương thích với các đồ gá mâm cặp máy tiện ngang đầy đủ dòng. Không cần sửa đổi máy công cụ để chuyển đổi vật cố định nhanh chóng. Hệ thống hỗ trợ cài đặt trước ngoại tuyến, chỉ cần lắp và khóa đơn giản trên máy công cụ.

Thời gian chuyển đổi vật cố định đơn được rút ngắn xuống còn 1–3 phút, giảm hiệu quả thời gian nhàn rỗi của máy và cải thiện đáng kể tính linh hoạt trong sản xuất đối với sản xuất hàng loạt hỗn hợp nhiều loại.

Cảm biến phát hiện độ kín khí tích hợp theo dõi trạng thái lắp và khóa của thiết bị cố định trong thời gian thực, tránh hiệu quả các rủi ro kẹp không hoàn chỉnh và kẹp lỏng. Cấu trúc làm sạch thổi khí tích hợp sẽ tự động loại bỏ mạt sắt và bụi khỏi các bề mặt định vị, ngăn chặn độ lệch chính xác do các chất gây ô nhiễm còn sót lại gây ra.

Hệ thống này hỗ trợ gia công liên tục 24 giờ mà không cần giám sát và lắp ghép liền mạch với thiết bị bốc dỡ tự động, tạo nền tảng vững chắc cho các xưởng tắt đèn thông minh.

Được tối ưu hóa đặc biệt cho môi trường cắt kim loại nặng, các bộ phận chịu lực lõi được nâng cấp về mặt cấu trúc với khả năng chống va đập và chống mỏi được nâng cao. Hệ thống hỗ trợ hàng triệu chu kỳ khóa ổn định, duy trì hiệu suất kết cấu ổn định và độ chính xác nhất quán trong quá trình sản xuất liên tục ở tải trọng cao trong thời gian dài.

Hệ thống tích hợp các tiêu chuẩn gia công, hiệu chuẩn và kiểm tra thành một tiêu chuẩn thống nhất. Phôi có thể di chuyển qua các thiết bị và quy trình làm việc khác nhau mà không cần định vị lại, loại bỏ các lỗi xử lý tích lũy.

Nó kiểm soát hiệu quả biến dạng kẹp phôi thành mỏng và đảm bảo độ chính xác nhất quán về kích thước lô, phá vỡ các rào cản sản xuất quy trình đơn lẻ biệt lập và thích ứng với bố trí dây chuyền sản xuất lắp ráp linh hoạt.

Dữ liệu ứng dụng xưởng thực tế xác minh tối ưu hóa sản xuất toàn diện sau khi áp dụng hệ thống kẹp điểm 0 hình bát giác SET:

Cải thiện hiệu quả chuyển đổi và sử dụng máy

Các quy trình căn chỉnh thủ công và cài đặt dụng cụ được loại bỏ, giảm hơn 90% thời gian phụ trợ không cắt. Tỷ lệ sử dụng máy trung bình tăng trên 85%, với tổng công suất sản xuất của xưởng tăng từ 30% đến 55%.

Độ chính xác gia công ổn định và giảm tỷ lệ lỗi

Định vị lặp lại ở cấp độ micron giúp tránh các lỗi thủ công và tối ưu hóa việc kiểm soát biến dạng kẹp. Tính nhất quán về kích thước của phôi theo lô được cải thiện đáng kể, giảm hơn 50% tỷ lệ lỗi của xưởng.

Khả năng tương thích tự động hóa hỗ trợ sản xuất tắt đèn

Các giao diện được tiêu chuẩn hóa phù hợp với cánh tay robot và hệ thống xử lý tự động AGV, thực hiện tự động hóa toàn bộ quy trình chuyển đổi thiết bị cố định, kẹp phôi và gia công liên tục. Đầu tư lao động thủ công giảm hơn 40%, hỗ trợ sản xuất tiện không cần giám sát 24 giờ ổn định.

Giải pháp thay thế trong nước hiệu quả về chi phí giúp tối ưu hóa chi phí sản xuất dài hạn

Hệ thống này đóng vai trò thay thế thiết thực cho các thiết bị cố định nhập khẩu cao cấp, có chi phí mua sắm thấp hơn, chu kỳ giao hàng ngắn hơn và bảo trì sau bán hàng thuận tiện. Các bộ phận mô-đun mang lại tuổi thọ lâu dài, giảm chi phí vận hành trung bình một cách hiệu quả và rút ngắn chu kỳ hoàn vốn của dự án.

Thích hợp cho máy tiện ngang CNC mâm cặp 8–10 inch, máy tiện ngang 4 trục, trung tâm máy phay quay và máy tiện ngang hạng nặng. Nó hỗ trợ cài đặt sẵn trên thiết bị mới và trang bị thêm kỹ thuật cho các máy công cụ cũ mà không cần sửa đổi giường rộng rãi.

Áp dụng cho các bộ phận quay chính xác khác nhau, bao gồm các bộ phận trục, bộ phận đĩa, bộ phận kết cấu thành mỏng hàng không vũ trụ, vỏ hộp số và trục động cơ. Nó bao gồm xử lý một sản phẩm tùy chỉnh, sản xuất hàng loạt hỗn hợp vừa và nhỏ và các kịch bản sản xuất hàng loạt được tiêu chuẩn hóa.

Cốt lõi của việc nâng cấp sản xuất linh hoạt máy tiện ngang nằm ở việc tái cấu trúc chuẩn hóa và chính xác các tiêu chuẩn kẹp phôi. Hệ thống kẹp điểm 0 hình bát giác côn SET giải quyết các điểm khó khăn điển hình trong công nghiệp bao gồm chuyển đổi chậm, độ chính xác không ổn định, độ cứng kẹp không đủ và khả năng thích ứng tự động hóa kém thông qua bốn ưu điểm cốt lõi: định vị hạn chế hai mặt hình bát giác, giao diện thay đổi nhanh phổ quát, chức năng thích ứng thông minh và cấu trúc có độ cứng cao chịu tải nặng, đạt được sự thay thế đáng tin cậy trong nước cho các thiết bị cố định nhập khẩu cao cấp.

Đi ngược lại xu hướng công nghiệp sản xuất đa dạng và thời gian giao hàng ngắn, các đồ gá thay đổi nhanh điểm 0 được tiêu chuẩn hóa đã trở thành thiết bị hỗ trợ thiết yếu cho dây chuyền sản xuất máy tiện ngang hiện đại. Giải pháp này giúp các doanh nghiệp gia công đáp ứng linh hoạt với nhu cầu đặt hàng biến động, cải thiện mức độ tự động hóa và số hóa nhà xưởng, đồng thời xây dựng lợi thế cạnh tranh ổn định lâu dài trong sản xuất thông minh chính xác.

Các doanh nghiệp có nhu cầu nâng cấp đồ gá máy tiện có thể tham khảo ý kiến của nhóm kỹ thuật SET để có các giải pháp gia công điểm 0 tùy chỉnh phù hợp với các mẫu thiết bị cụ thể, thông số kỹ thuật phôi và phương thức sản xuất.
