Tỷ lệ sử dụng thiết bị thấp và thời gian thiết lập phôi dài trên máy công cụ 5 trục? Dụng cụ thay đổi nhanh điểm 0 loại bỏ hoàn toàn điểm yếu của việc cài đặt dụng cụ không hiệu quả.

Giới thiệu

Cao cấp Gia công 5 trục thiết bị đã trở thành cơ sở hạ tầng tiêu chuẩn trên khắp khuôn chính xác , hàng không vũ trụ , xe năng lượng mới , Thành phần chính xác 3C , van thủy lực và lĩnh vực sản xuất tự động hóa. Nhiều nhà máy đang đầu tư mạnh vào phí bảo hiểm Gia công 5 trục centers , Máy bàn quay nghiêng và thiết bị máy phay quay 5 trục nhằm nâng cao năng lực sản xuất. Tuy nhiên, một điểm yếu phổ biến của ngành vẫn tồn tại: nhiều sản phẩm có giá trị cao máy công cụ 5 trục không đạt được sản lượng, sản lượng và tỷ suất lợi nhuận dự kiến.

Trên các sàn sản xuất thực tế, số liệu thống kê cho thấy thời gian chạy cắt kim loại hiệu quả của máy 5 trục thường ít hơn 40% tổng thời gian hoạt động. Hơn 60% thời gian ngừng hoạt động của máy là do các hoạt động không mang lại giá trị gia tăng, bao gồm cả hoạt động thủ công định tâm , tìm kiếm cạnh và cài đặt công cụ , lắp ráp và tháo gỡ đồ đạc, hiệu chuẩn phôi gia công , và lô chuyển đổi sản xuất .

Khi nền sản xuất hiện đại chuyển dịch theo hướng đa dạng, lô nhỏ, thời gian thực hiện ngắn mô hình đặt hàng, những hạn chế của quy trình gia công truyền thống ngày càng trở nên nổi bật. Chu kỳ thiết lập dài khiến máy thường xuyên ở chế độ chờ; kẹp lặp đi lặp lại phức tạp phần đa diện tạo ra lỗi kẹp tích lũy gây ra sai lệch kích thước và độ bóng bề mặt kém; chất lượng gia công phụ thuộc quá nhiều vào kinh nghiệm của người vận hành cấp cao, dẫn đến tính nhất quán của lô không ổn định và rủi ro phế liệu cao.

Hầu hết các nhà sản xuất đều bỏ qua một thực tế quan trọng: năng suất tối đa của thiết bị 5 trục không chỉ được xác định bởi hiệu suất phần cứng của máy mà còn bởi sự hỗ trợ hệ thống làm việc . Nếu không nâng cấp lặp đi lặp lại các quy trình cố định và định vị, ngay cả các máy 5 trục hàng đầu cũng không thể đạt được tiềm năng về độ chính xác và hiệu quả như thiết kế. Là một giải pháp được tiêu chuẩn hóa và trưởng thành, hệ thống làm việc thay đổi nhanh điểm 0 giải quyết hiệu quả việc setup chậm, không ổn định mốc thời gian và thấp sử dụng máy móc , trở thành bản nâng cấp cốt lõi để các nhà máy chính xác cải thiện Hiệu suất thiết bị tổng thể (OEE) và giảm phế liệu hàng loạt tỷ giá.

1. Điểm yếu cốt lõi của việc cố định truyền thống trong sản xuất 5 trục

Xử lý thông thường dựa vào băng ghế dự bị và các đồ đạc chuyên dụng tùy chỉnh được thiết kế cho các kịch bản sản xuất hàng loạt truyền thống và không thể thích ứng với hiện tại sản xuất linh hoạt yêu cầu. Những nhược điểm chính được tóm tắt như sau:

1.1 Thiết lập chuyển đổi kéo dài hạn chế năng suất hiệu quả

Quy trình công việc truyền thống yêu cầu định vị thủ công lặp đi lặp lại, hiệu chỉnh hệ tọa độ và bù đắp công cụ cho mỗi lần thay phôi, chuyển đổi hàng loạt và làm lại bộ phận. Thời gian thiết lập duy nhất cho bất thường phức tạp bộ phận 5 trục thường vượt quá 30 phút. Việc tắt máy thường xuyên để gỡ lỗi sẽ làm giảm đáng kể thời gian cắt hiệu quả và kéo giảm hiệu quả vận hành tổng thể của xưởng.

1.2 Việc kẹp lặp đi lặp lại gây mất độ chính xác tích lũy

Ưu điểm lớn nhất của Gia công 5 trục là kẹp một lần để xử lý liên kết đa bề mặt. Tuy nhiên, các thiết bị cố định truyền thống đòi hỏi phải tháo rời và định vị lại nhiều lần. Chuyển phôi giữa thiết bị và Máy đo tọa độ (CMM) làm lại dẫn đến liên tục mốc thời gian bù đắp, dẫn đến độ chính xác hình học và vị trí vượt quá dung sai. Điều này gây thiệt hại lớn về kinh tế cho những sản phẩm có giá trị cao. hàng không vũ trụ components và precision molds.

1.3 Đồ đạc tùy chỉnh mang lại chi phí cao và tính linh hoạt thấp

Để đáp ứng nhu cầu sản xuất đa dạng, các nhà máy phải tùy chỉnh các thiết bị cố định độc quyền cho các loại phôi khác nhau, điều này mang lại chi phí mua sắm cao, sức chứa kho lớn và tỷ lệ tái sử dụng thấp. Đồ đạc tùy chỉnh không thể nhanh chóng thích ứng với các đơn đặt hàng sản phẩm mới lặp đi lặp lại, tạo thành một trở ngại đáng kể cho quá trình sản xuất linh hoạt.

1.4 Sự phụ thuộc nhiều vào trải nghiệm thủ công cản trở việc tiêu chuẩn hóa

Định vị và cài đặt công cụ truyền thống hoàn toàn phụ thuộc vào trình độ của người vận hành. Chu kỳ đào tạo nhân viên mới kéo dài, quy mô và chất lượng sản phẩm dao động rất lớn trong quá trình bàn giao ca. Sự ổn định trong sản xuất bị ràng buộc chặt chẽ bởi các kỹ thuật viên cấp cao, khiến việc sản xuất hàng loạt được tiêu chuẩn hóa và nhân rộng là không thể.

2. Gia công thay đổi nhanh điểm 0: Giải pháp gia công 5 trục được tiêu chuẩn hóa

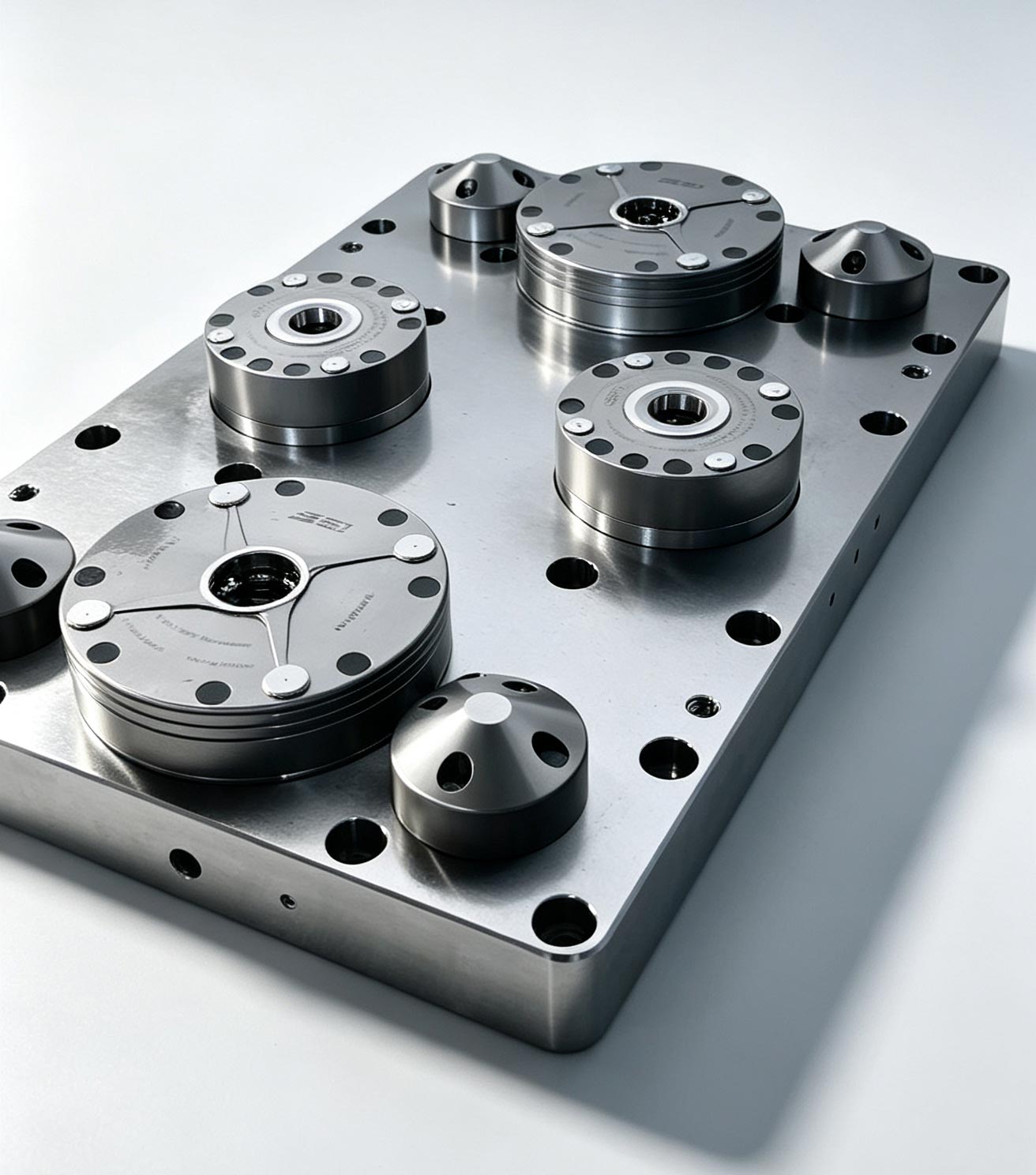

các hệ thống thay đổi nhanh điểm 0 áp dụng một kiến trúc kỹ thuật được tiêu chuẩn hóa định vị tấm đế và high-precision kéo đinh tán , xây dựng quy trình thống nhất và cố định mốc thời gian . Nó thực hiện điều chỉnh trước ngoại tuyến tích hợp các phôi, đồ đạc và pallet , giải quyết cơ bản các điểm yếu của ngành như cài đặt công cụ khó, chuyển đổi chậm, định vị hỗn loạn và độ chính xác không ổn định, đồng thời hoàn toàn phù hợp với các đặc tính sản xuất linh hoạt, hiệu quả cao và độ chính xác cao của xưởng 5 trục hiện đại.

2.1 Chuyển đổi nhanh cấp độ thứ hai, cải thiện đáng kể OEE của máy

các system completely reforms the traditional on-machine debugging mode. All pre-production work including workpiece clamping, tool setting and inspection can be completed on independent trạm thiết lập trước ngoại tuyến . Sau khi điều chỉnh trước pallet đã sẵn sàng, việc định vị và khóa có thể hoàn tất sau 3–5 giây mà không cần lặp lại việc tìm cạnh, hiệu chỉnh tọa độ và bù tham số.

Đối với các kịch bản chuyển đổi tần số cao trong các ngành công nghiệp khuôn mẫu, năng lượng mới và hàng không vũ trụ, giải pháp này giúp giảm thời gian gỡ lỗi từng đợt từ 2–4 giờ xuống còn trong vòng 10 phút. Tổng thể sử dụng máy móc và OEE thiết bị 5 trục tăng ổn định từ 25%–35%. Chế độ song song của việc cắt trên máy và điều chỉnh trước ngoại tuyến giúp loại bỏ tình trạng trục chính chạy không tải và thực hiện sản xuất liên tục và hiệu quả.

2.2 Dữ liệu thống nhất toàn bộ quy trình, loại bỏ các lỗi gia công tích lũy

các hệ thống làm việc thay đổi nhanh điểm 0 thống nhất dữ liệu thiết kế , mốc kẹp và dữ liệu kiểm tra . Các phôi gia công với pallet tiêu chuẩn có thể được chuyển giao liền mạch giữa Gia công 5 trục centers , trung tâm gia công ngang , Gia công phóng điện (EDM) thiết bị và CMM các thiết bị có độ lệch định vị bằng 0 trong toàn bộ quá trình.

trong Cắt liên kết trục B/C của máy quay 5 trục nghiêng, cấu trúc định vị côn chính xác chống lại tác động cắt đa hướng và tránh dịch chuyển do rung. Được trang bị mô-đun điểm 0 hỗ trợ nổi , nó có hiệu quả ngăn chặn biến dạng kẹp của tường mỏng bộ phận hợp kim titan và nhôm .

Xác minh thực tế tại xưởng cho thấy tỷ lệ phế liệu toàn diện giảm hơn 70% và tỷ lệ chất lượng lô vẫn trên 98%. Đối với sản xuất khuôn mẫu, các chất nền điểm 0 dùng chung cho chèn lõi , sâu răng và slide hỗ trợ một kẹp gia công năm mặt , loại bỏ các lỗi kẹp lặp đi lặp lại, đảm bảo các khoảng trống lắp khuôn đồng đều và giảm đáng kể khối lượng công việc đánh bóng và làm lại sau xử lý.

2.3 Thiết kế phổ quát theo mô-đun, giảm chi phí cố định và hỗ trợ sản xuất linh hoạt

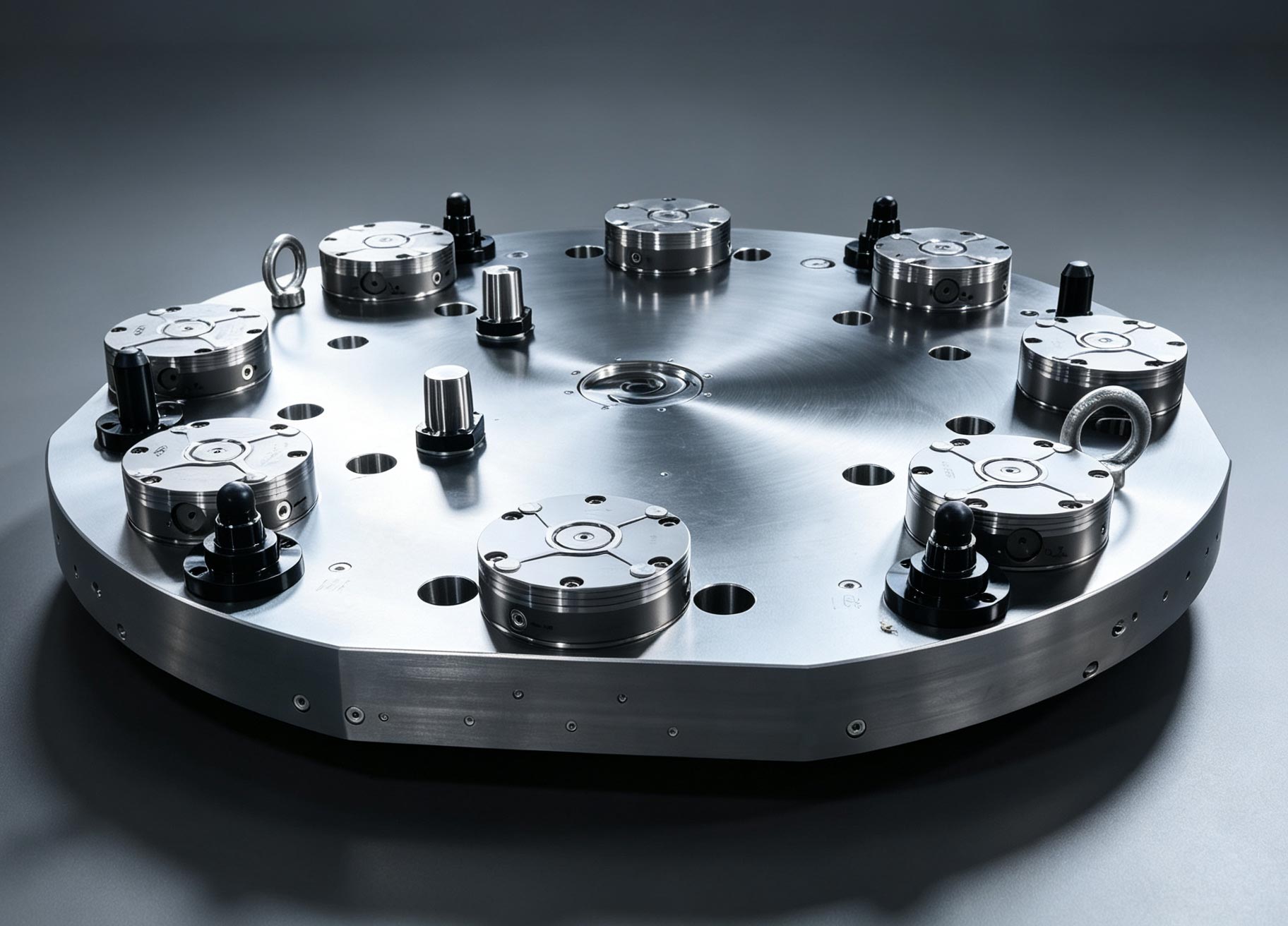

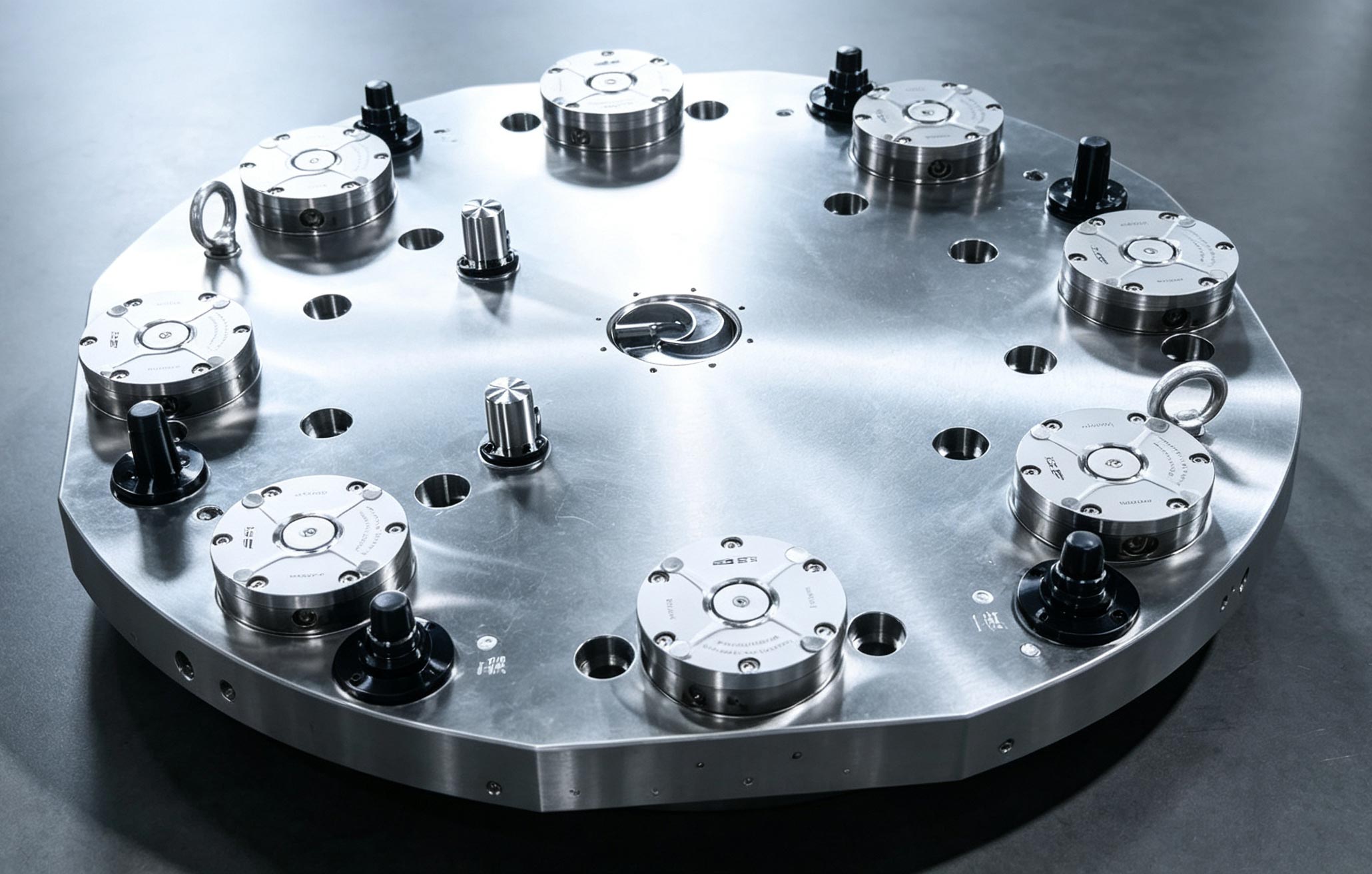

các standardized grid structure of hệ thống thay đổi nhanh điểm 0s rất tương thích với băng ghế dự bị , mâm cặp từ hình sin và various custom tooling accessories. A single set of định vị tấm đế có thể thích ứng với hàng chục thông số kỹ thuật của phôi, tránh việc tùy chỉnh lặp đi lặp lại các đồ đạc độc quyền cho các sản phẩm mới.

Các phụ kiện phụ trợ như khối nâng và tấm góc ngăn chặn hiệu quả sự can thiệp của công cụ, đáp ứng yêu cầu xử lý của khuôn khoang sâu , các bộ phận có hình dạng đặc biệt và thu nhỏ Thành phần chính xác 3Cs . Điện áp cao máy định vị điểm 0 thủy lực thích hợp cho nhiệm vụ nặng nề năng lượng gió và linh kiện tàu , cân bằng độ cứng kẹp cực cao và chuyển đổi hiệu quả.

Thiết kế mô-đun này cắt giảm hơn 30% chi phí mua vật cố định và tồn kho tại nhà máy, thích ứng hoàn hảo với quy trình sản xuất linh hoạt theo quy trình hỗn hợp của các đơn hàng đa dạng.

2.4 Chuẩn hóa quy trình sản xuất, giảm sự phụ thuộc vào kinh nghiệm thủ công

các system binds workpiece coordinate systems and tool compensation parameters to standard pallets for permanent reuse. Operators do not need professional positioning and tool-setting skills, greatly lowering the threshold for post operation and new staff training costs.

Tích hợp sẵn mốc thời gian air-blow cleaning và kiểm tra độ kín khí chức năng tự động xác định các mảnh vụn sắt trên bề mặt định vị và trạng thái kẹp không đủ tiêu chuẩn, tránh hiệu quả phế liệu hàng loạt do sự sơ suất của con người gây ra. Nó giải quyết hoàn toàn những biến động về chất lượng do luân chuyển nhân viên và bàn giao ca, hiện thực hóa quy trình xử lý 5 trục được tiêu chuẩn hóa, có thể nhân rộng và ổn định.

2.5 Giao diện tự động hóa dự trữ, trao quyền cho hoạt động sản xuất thông minh không cần giám sát

Cấu trúc cố định truyền thống không thể sánh được với thiết bị bốc dỡ tự động, trở thành trở ngại chính cho việc nâng cấp thông minh nhà xưởng 5 trục. Sự chuẩn hóa kéo đinh Giao diện của hệ thống điểm 0 hoàn toàn thích ứng với dụng cụ gắp robot , thư viện vật liệu tự động và đường vận chuyển, thực hiện việc chuyển đổi pallet hoàn toàn tự động.

Nhiều pallet được điều chỉnh trước có thể luân chuyển và nạp nguyên liệu suốt đêm ca không giám sát , hỗ trợ cắt không ngừng máy 5 trục và tối đa hóa năng lực sản xuất ca đêm. Trong khi đó, tín hiệu trạng thái kẹp có thể được kết nối với hệ thống điều khiển thiết bị để giám sát thời gian thực, cung cấp nền tảng phần cứng vững chắc cho các nhà máy nâng cấp từ xử lý một máy lên Hệ thống sản xuất linh hoạt (FMS) .

3. trongdustry Application & On-Site Implementation Benefits

3.1 Chế tạo khuôn mẫu chính xác

Áp dụng rộng rãi cho khuôn ép phun , khuôn dập và khuôn đúc để hoàn thiện 5 trục và làm sạch góc. Chu kỳ chuyển khuôn được rút ngắn từ 4 giờ xuống còn 15 phút. Đa khoang thống nhất mốc thời gian định vị tối ưu hóa độ chính xác của việc khớp khuôn, rút ngắn chu kỳ giao hàng và kéo dài tuổi thọ của khuôn.

3.2 Gia công chính xác hàng không vũ trụ

Lý tưởng cho các bộ phận có thành mỏng có độ chính xác cao như thành phần cấu trúc titan , cánh tuabin và dấu ngoặc vệ tinh . Nó kiểm soát hiệu quả biến dạng kẹp, đảm bảo độ lệch chuẩn bằng 0 khi truyền giữa các quá trình, đáp ứng ổn định độ chính xác ở cấp độ micron tiêu chuẩn và giảm tổn thất phế liệu của các bộ phận có giá trị cao.

3.3 Linh kiện xe năng lượng mới

Thích ứng với sản xuất hỗn hợp khay đựng pin , vỏ động cơ và vỏ hộp số . Nó hỗ trợ chuyển đổi nhanh chóng các phôi mô hình khác nhau, tăng gấp đôi công suất sản xuất một dây chuyền và phù hợp với đặc tính sản xuất lặp lại nhanh và nhiều lô nhỏ của xe năng lượng mới.

3.4 Bộ phận chính xác 3C & Micro

Nhỏ gọn đơn vị điểm không nhỏ thích ứng với các phôi nhỏ như phụ kiện AR và khoang truyền thông . Chúng tránh sự can thiệp của công cụ, đảm bảo độ chính xác kích thước lô nhất quán cao và cải thiện tỷ lệ chất lượng sản phẩm tổng thể.

3.5 Máy móc & Thiết bị tự động hóa chung

Thích hợp để chế biến thành phần giảm tốc , thân van thủy lực và dụng cụ tự động hóa. Một bộ thiết bị không điểm bao gồm nhiều thông số kỹ thuật của sản phẩm, giảm tồn đọng hàng tồn kho cố định và cải thiện đáng kể hiệu quả phân phối đơn hàng.

4. Kết luận

các core competition of modern Gia công 5 trục không còn chỉ dựa vào hiệu suất phần cứng của máy công cụ. Đối với hầu hết các nhà máy, chìa khóa để phá vỡ nút thắt lợi nhuận là loại bỏ các liên kết kẹp và định vị không hiệu quả, đồng thời xây dựng một bộ hệ thống cố định tiêu chuẩn có độ chính xác cao, linh hoạt và tự động.

Là giải pháp hỗ trợ cốt lõi cho xử lý thông minh 5 trục, hệ thống làm việc thay đổi nhanh điểm 0 giúp doanh nghiệp đạt được sự nâng cấp toàn diện trên 4 khía cạnh:

• Nâng cấp hiệu quả : Loại bỏ thời gian thiết lập và cài đặt công cụ không hợp lệ, cải thiện đáng kể sử dụng máy móc và OEE;
• Ổn định chất lượng : Thống nhất toàn bộ quá trình mốc thời gian điểm chuẩn, loại bỏ lỗi tích lũy và ổn định năng suất xử lý hàng loạt;
• Giảm chi phí : Cắt giảm chi phí mua sắm vật cố định, thất thoát phế liệu phôi và chi phí đào tạo thủ công;
• trongtelligent Empowerment : Hiện thực hóa quy trình sản xuất được tiêu chuẩn hóa và không người lái, giao diện dự trữ cho các lần nâng cấp dây chuyền sản xuất thông minh FMS tiếp theo.

trong the increasingly competitive precision machining industry, iterative upgrading of fixturing processes has become the core breakthrough for factories to build differentiated competitiveness in efficiency, quality and cost.
