Hệ thống kẹp đặt toàn bộ hệ thống kẹp bằng không để giúp cuộc cách mạng mới trong gia công!

Toàn bộ các gripper không có điểm do Suidel phát triển là linh hoạt và có thể được lắp đặt trong pallet máy, chất nền, tấm vuông, cột, tháp và cầu quay cho tất cả các quá trình cơ học phổ biến như phay, xoay, mài, ăn mòn và băng ghế thử nghiệm cho thiết bị lắp ráp. Các gripper thay đổi nhanh làm bằng thép công cụ chất lượng cao được kẹp và mở khóa cơ học. Các tính năng của toàn bộ hệ thống kẹp của Suyi de là: đơn giản và bền bỉ, dễ làm sạch, thiết kế gói đầy đủ và độ chính xác định vị cao.
Với kinh nghiệm phong phú trong lĩnh vực xử lý cơ học, chúng tôi tiếp tục làm phong phú dòng sản phẩm để sản xuất công cụ máy móc tinh tế và thông minh hơn, và đáp ứng nhiều nhu cầu về các giải pháp hệ thống công nghệ kẹp sáng tạo cho khách hàng, để giúp các doanh nghiệp tạo ra dây chuyền sản xuất hiệu quả cao, có độ chính xác cao.
Sê -ri hệ thống kẹp thay đổi nhanh thủ công
01

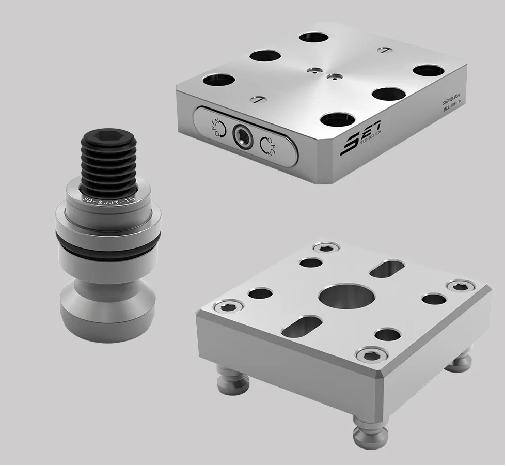

Sê -ri vị trí thủ công không

▲ Hướng dẫn sử dụng PIN STAVE BSIPER SESCETER PALLET TOCK
Với sự kết hợp của hệ thống định vị bằng không thủ công và phó thủ công, thiết kế mô -đun của khóa mạnh được thực hiện nhanh chóng, có thể nhận ra sự kẹp nhanh bên ngoài dụng cụ máy móc và cải thiện hiệu quả xử lý.
Các tính năng định vị
Kẹp thủ công và mở khóa
Vật liệu: Thép không gỉ (hoặc tùy chỉnh)
Bề mặt và piston cứng
Độ chính xác định vị lặp đi lặp lại <± 0,01mm
Mô -men xoắn tối đa: 60nm
Đặc điểm pallet
Vật liệu: Thép chết (hoặc tùy chỉnh)
Yêu cầu đặc biệt có thể được tùy chỉnh
Các tính năng chốt
cứng
Chức năng hạn chế tự do của các hướng x và y
02

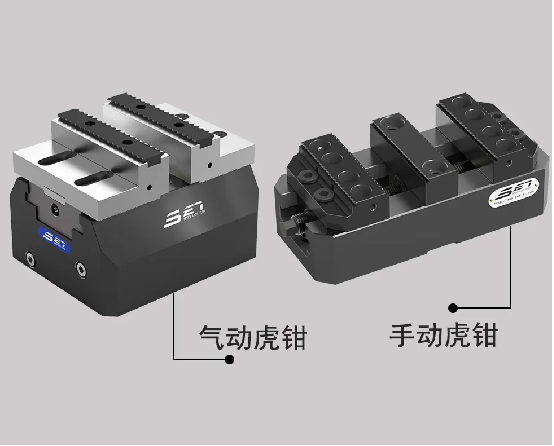

VICE SERIES

▲ Hướng dẫn sử dụng Vise Vise
Phó da lộn có thể được sử dụng cùng với hệ thống định vị điểm bằng không để nhanh chóng thay đổi toàn bộ thiết bị kẹp trong vài giây. Thiết kế phẳng và không có không gian, đặc biệt phù hợp cho các giải pháp tự động hóa với lưu trữ phôi khi kết hợp với các hệ thống thay đổi nhanh.
Tính năng Vise thủ công
Mở nhanh, khóa, con dấu đôi, hiệu suất niêm phong tốt
Vật liệu: thép kết cấu hợp kim
Trung tâm sử dụng định tâm vòng bi hai bên, dễ vận hành
Độ chính xác định vị lặp đi lặp lại <± 0,01mm
Phó tự phân bổ là một công cụ đa năng có thể được sử dụng để nắm giữ các vật liệu, tấm hoặc hồ sơ trống. Vòng bi trung tâm được đặt trước và không có khoảng cách và các thanh trượt được gắn bổ sung đảm bảo khả năng lặp lại lên tới ± 0,01mm, độ sâu kẹp nhỏ (3 mm) và khả năng đạt được gia công đa mặt trong một hệ thống kẹp duy nhất.
Đặc điểm của phó khí nén
Nguồn không khí mở, kẹp lò xo, nguồn không khí áp lực
Vật liệu: Thép không gỉ cứng
Điều trị cứng bề mặt và đường ray
Độ chính xác định vị lặp đi lặp lại <± 0,01mm
Vise khí nén được phát triển bởi Suiide được trang bị một lò xo bên trong cho lực kẹp cao hơn. Khi không có nguồn cung cấp không khí, Vise vẫn có thể duy trì một lực kẹp cao. Ngoài ra, vị trí kẹp có thể được theo dõi thông qua áp suất động hoặc đường dẫn không khí tích hợp, làm cho Vise thậm chí còn hữu ích hơn trong các ứng dụng tự động hóa.
03

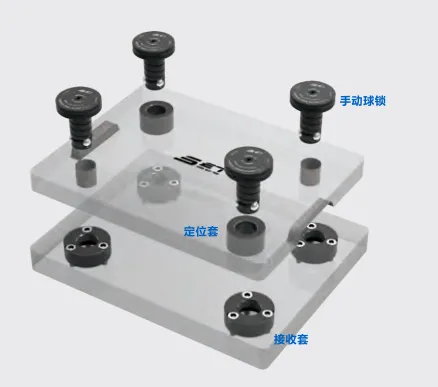

Hệ thống khóa bóng thủ công

Các thành phần chính: Nhận tay áo (được đặt trong tấm cơ sở), khóa tay áo (đặt trong khay) Khóa bóng thủ công
Sử dụng chính: có thể hoàn thành nhanh chóng và chính xác định vị và khóa bộ đồ đạc hoàn chỉnh; Thích hợp cho Batch nhỏ, phôi đa biến
Đặc thù
Nhanh chóng: Thay thế trận đấu hoàn chỉnh mất tới 1 phút
Độ chính xác định vị lặp đi lặp lại: Trong vòng ± 0,013mm
Kẹp lực: Khả năng chịu lực của khóa bóng là 36 tấn
Hoạt động đơn giản: Khóa định vị một bước để đạt được
Chi phí thấp: Chỉ có một bộ các tấm cơ sở, thay thế không giới hạn các sản phẩm xử lý pallet
Bảo trì: Các bộ phận có thể hoán đổi và có thể hoán đổi cho nhau
04

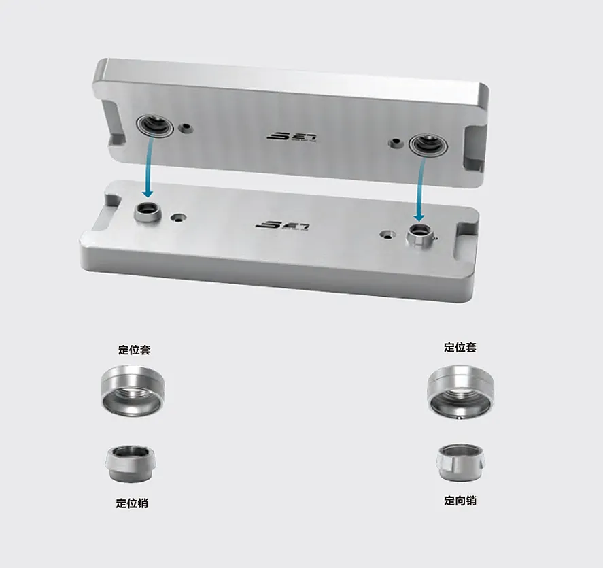

Vòng định vị thủ công

Vòng định vị thủ công là một thiết bị chỉ cần bu lông để hoàn thành định vị độ chính xác cao.
Đặc thù
Định vị thủ công, khóa và mở khóa
Độ chính xác định vị lặp đi lặp lại <± 0,003mm
Vật liệu: Thép không gỉ cứng
Định vị nhanh và chính xác của pallet và chất nền
Thiết kế nhỏ gọn để sử dụng hiệu quả không gian
Kẹp trường hợp ứng dụng hệ thống

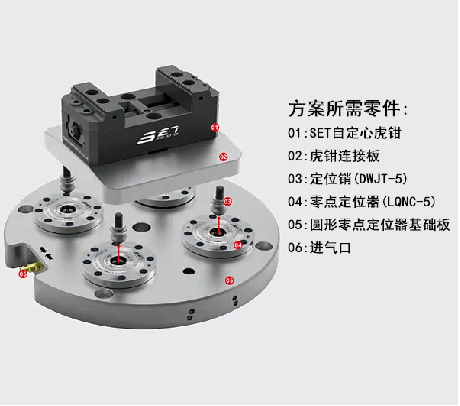

01
Tự trung tâm phó

● Phó tự trung tâm được sử dụng trong bảng định vị không tròn năm trục
● Chương trình này có thể nhanh chóng thay thế phó tự trung tâm, cải thiện đáng kể hiệu quả làm việc

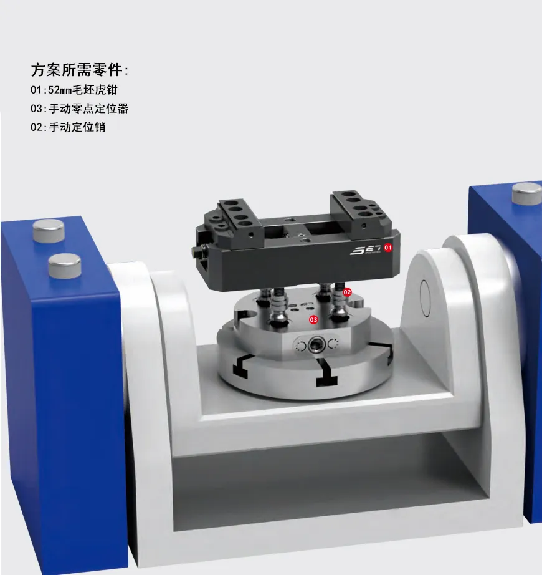

02
Hướng dẫn sử dụng không định vị

● Vise tự làm trung tâm thủ công với vị trí không có bốn đơn vị thủ công 52mm
● Tải nhanh, không cần điều chỉnh, lực kẹp lớn
● Có thể nhận ra xử lý nhiễu vô hình, không đường viền

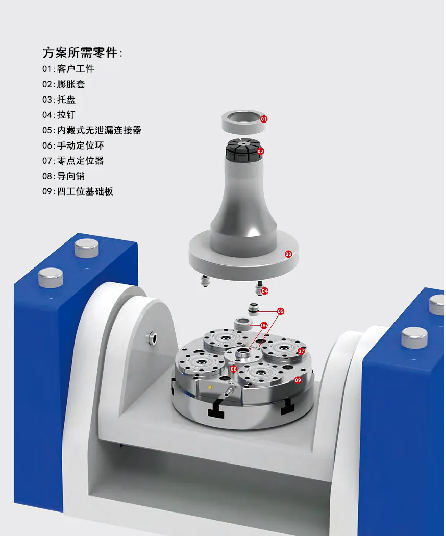

03
Vòng định vị thủ công

● Vòng hình nón linh hoạt trung tâm để đảm bảo độ chính xác định vị trung tâm và luôn không thay đổi
● Các đầu nối không có rò rỉ cho phép kết nối nhanh chóng của đồ đạc thủy lực hoặc khí nén
Trong lĩnh vực hàng không vũ trụ, sản xuất tự động, sản xuất thông minh laser, sản xuất ô tô, dây chuyền sản xuất công cụ máy móc, chúng tôi luôn chú ý đến các nhu cầu cụ thể của bạn, để cung cấp cho bạn các giải pháp cố định chất lượng cao. Đặc biệt phù hợp cho sản xuất cố định khối lượng và thay đổi nhanh chóng, do đó sản xuất cơ học để cải thiện hiệu quả sản xuất 90%. Đặt dựa vào công nghệ xử lý chất lượng cao và các yêu cầu kỹ thuật của sự xuất sắc, đã cung cấp các giải pháp kỹ thuật cho nhiều doanh nghiệp nổi tiếng trên thế giới. Đặt có khả năng thiết kế, sản xuất, thử nghiệm và bán toàn bộ giải pháp để đảm bảo một sản phẩm chất lượng cao nhất quán.
