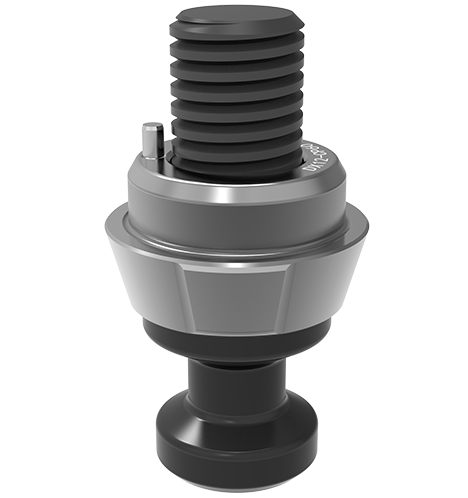

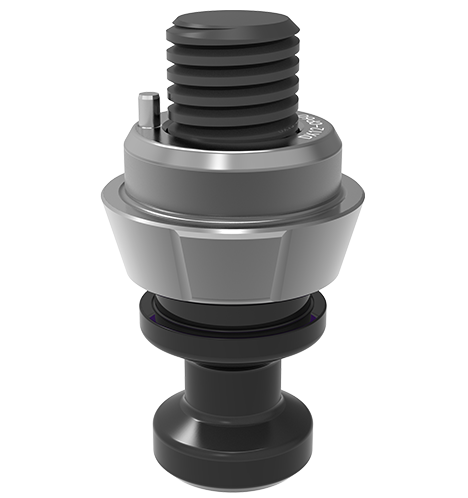

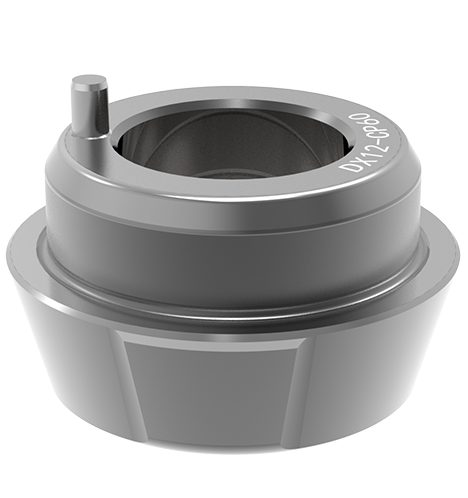

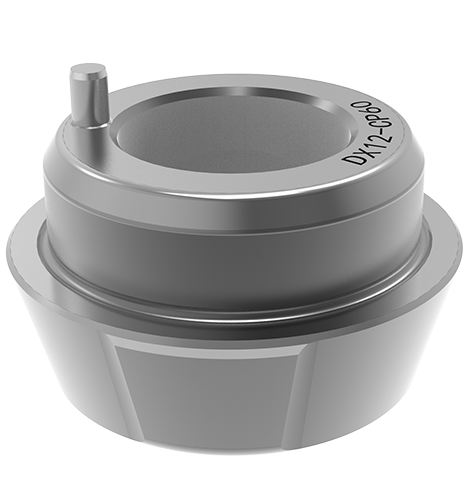

Nó có cách xử lý cứng của bề mặt.
Nó chỉ giới hạn mức độ tự do quay, và có chức năng định hướng.
Góc giữa lỗ thí điểm và cạnh định vị là 45 °.
Nó phù hợp cho định vị không điểm của loại hình nón thủ công.
Nó có xử lý cứng trên bề mặt;
Góc giữa lỗ thí điểm và cạnh định vị là 45 °;
Nó chỉ giới hạn mức độ tự do quay, và có chức năng định hướng;
Nó phù hợp cho định vị không điểm của loại hình nón thủ công.

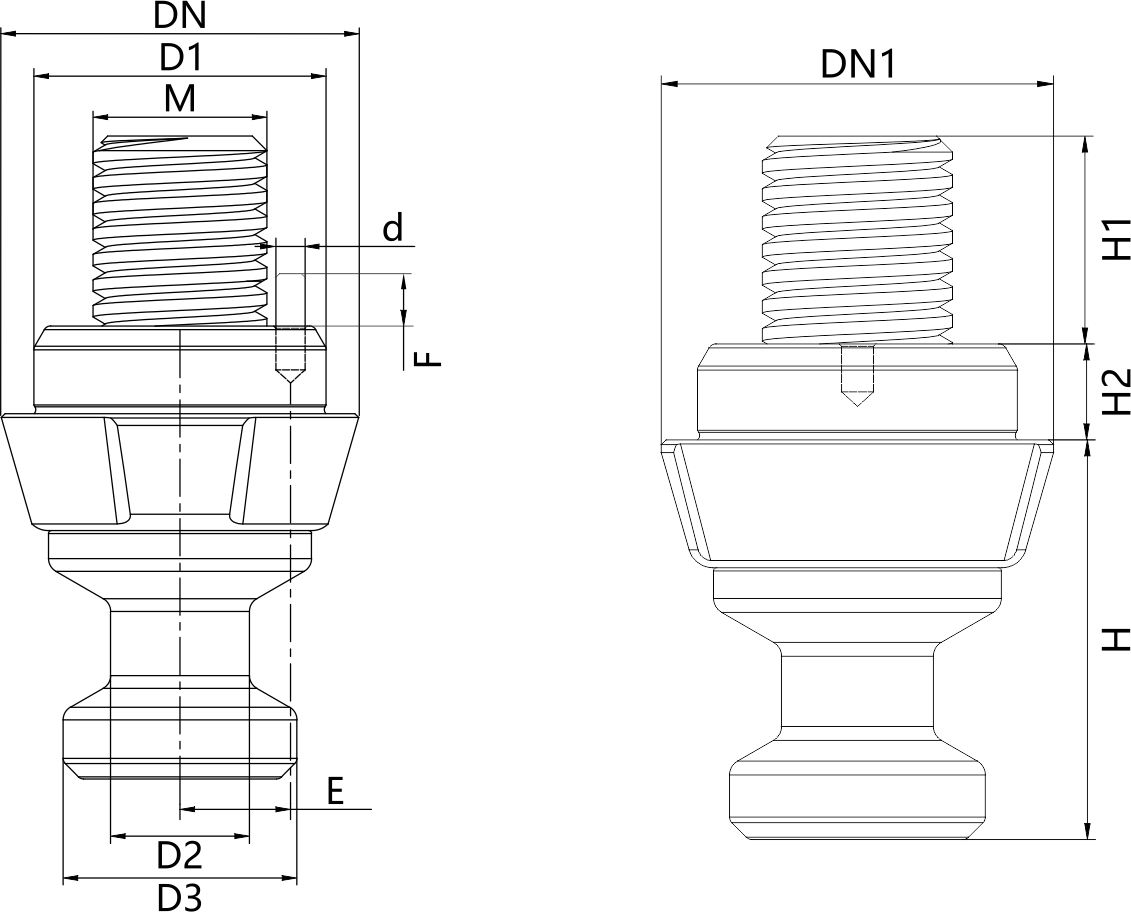

| Số kích thước | Ødn | Ødn1 | Ød1 (G6) | Ød2 | Ød3 | E | F | Ød | H | H1 | H2 | M | Trọng lượng (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DX08-CP40 | 15.5 | 16 | 12 | 6.5 | 11 | 5.5 | 4 | 2 | 16.5 | 12 | 5 | M8 | 0.02 |
| DX12-CP60 | 24.5 | 25 | 20 | 9.5 | 16 | 7.6 | 4 | 2 | 25 | 18 | 6 | M12 | 0.07 |
| DX16-CP80 | 31.5 | 32 | 25 | 13 | 21 | 9.5 | 5 | 2 | 33 | 22 | 7.5 | M16 | 0.15 |
