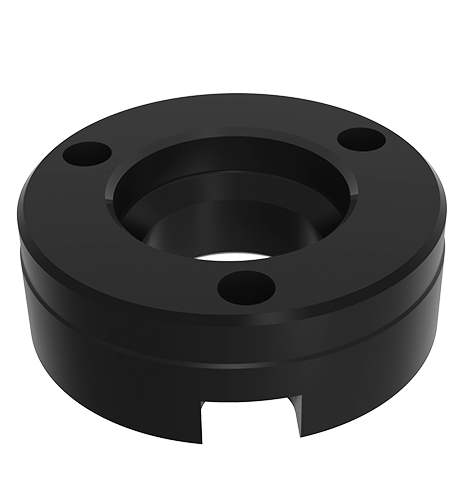

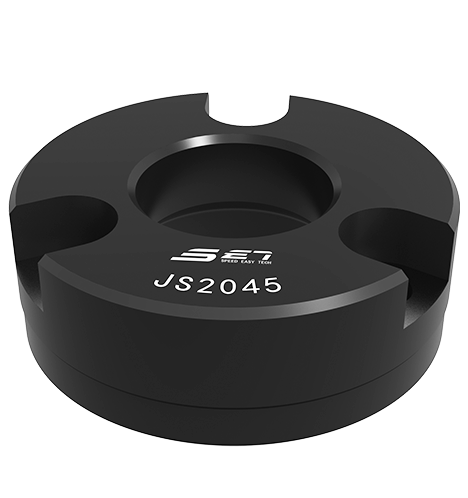

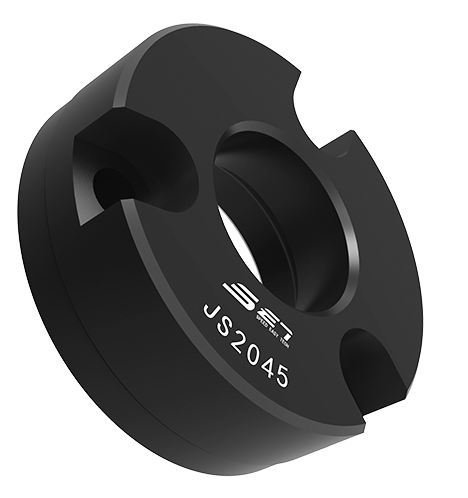

Chiều cao của nó là 11,56mm và trọng lượng là 60g. Cơ thể của nó được dập tắt và phim oxit ferrosoferric được tăng cường.
Độ chính xác định vị lặp đi lặp lại của nó ＜ ± 0,013mm.
Đặt tay áo định vị vào bảng chuyển đổi của kẹp, hợp tác với khóa bóng và tay áo chấp nhận.
P.S. Độ chính xác định vị lặp đi lặp lại phụ thuộc vào tay áo định vị. Khi sử dụng hai tay áo định vị cấp độ đầu tiên, nếu trung tâm đến trung tâm của hai lỗ nằm trong phạm vi dung sai ± 0,005mm, sau đó độ chính xác định vị lặp đi lặp lại có thể giữ trong vòng ± 0,013mm.
Thân hình: Phim oxit ferrosoferric bị dập tắt và nóng nảy.
| Số kích thước | Ød1 | Ød2 | Ød3 | Ød4 | H | H1 | M | TRÊN | Trọng lượng (g) |
|---|---|---|---|---|---|---|---|---|---|
| JS1637 | 37 | 16 | 4.5 | 20.65 | 11.56 | 4.6 | 7.6 | 29 | 60 |
| JS2045 | 45 | 20 | 5.4 | 24.77 | 15.8 | 6.2 | 9.5 | 35 | 140 |
| JS2555 | 55 | 25 | 6.4 | 30.35 | 19.94 | 7.3 | 11 | 42 | 200 |
| JS3060 | 60 | 30 | 6.4 | 36.2 | 21.77 | 7.3 | 11 | 48 | 305 |
| Số kích thước | Ød1 | Ød2 | Ød3 | Ød4 | Độ dày của tấm tổng hợp H (tối thiểu) | H1 | H2 | H3 | M |
|---|---|---|---|---|---|---|---|---|---|
| JS1637 | 37 | 21 | 14.5 | 37 | 20 | 11.91 | 3 | 20 | M4*7 |
| JS2045 | 45 | 21 | 17.5 | 45 | 25 | 16.21 | 3 | 25 | M5*9 |
| JS2555 | 55 | 25.5 | 21 | 55 | 25 | 20.32 | 3 | 25 | M6*10 |
| JS3060 | 60 | 30.5 | 24 | 60 | 30 | 22.15 | 3 | 30 | M6*11 |
